抗漏電管型母線槽隨著現代化工程設施和裝備的涌現，各行各業的用電量迅增，尤其是眾多的高層建筑和大型廠房車間的出現，作為輸電導線的傳統電纜在大電流輸送系統中已不能滿足要求，多路電纜的并聯使用給現場安裝施工連接帶來了諸多不便。插接式母線槽作為一種新型配電導線應運而生，與傳統的電纜相比，在大電流輸送時充分體現出它的*性，同時由于采用了新技術、新工藝，大大降低了母線槽兩端部連接處及分線口插接處的接觸電阻和溫升，并在母線槽中使用了高質量的絕緣材料，從而提高了母線槽的安全可靠性，使整個系統更加完善。

母線槽是由金屬板（鋼板或鋁板）為保護外殼、導電排、絕緣材料及有關附件組成的系統。它可制成標準長度的段節，并且每隔一段距離設有插接分線盒，也可制成中間不帶分線盒的饋電型封閉式母線。為饋電和安裝檢修帶來了極大的方便。

它是三相四線和五線組成，適用于工業和采礦區，甚至適用于高層建筑物附近的設備翻新或車間設備的翻新。

以銅或鋁作為導體、用非烯性，絕緣支撐，然后裝到金屬槽中而形成的新型導體，母線槽的載流量強壯，在高屋建筑、工廠等電氣設備、電力系統上成了不可短少的配線方法，施工技能難度較高，施工美麗。電纜的載流量相對比較小，選用絕緣方法，可以敷設在地下、溝道及架空構架。

在配電系統中母線槽和傳統電纜比較，有著什么樣的優勢？

母線槽的體積更小，節約空間，而電纜則需求在配電室控制。

母線槽可滿足大5000A額定電流，而電纜需求多根并聯。

母線槽的分接口可增加分接回路，而電纜必須在配電室開始敷設。

母線槽壽數可達50年，可重復使用，而電纜壽數比較短，不能重復使用。

母線槽可在離設備近的方位進行控制，而電纜必須在配電室控制

母線槽配有標準的裝置支架，無需其他支撐；電纜必須用獨自的橋架或者管道進行敷設。

母線槽的分接口可增加分接回路；而電纜比較本錢高。

以上為母線槽在配電系統中的首要優勢，所以電線電纜逐漸被取代。

具有以下特點：

   載流量大

管形母線的主體為空心銅管或鋁合金管，表面積大，相對常規矩形母線，其導體表面電流密度分布均勻，額定電流可達12000A。

  絕緣性能好

管形母線采用密封屏蔽絕緣方式，外殼接地電位為零，母線表面電場分布均勻，電氣絕緣性能強?？梢灾苯油ㄟ^電纜溝和電纜夾層。

  散熱好、溫升低

管形母線為空心導體，母線兩端開有通風孔，內徑風道能自然形成熱空氣對流，散熱條件好相比常規母線要好。

  損耗低

管形母線的外形決定了其表面集膚效應系數低，Kf≦1，交流電阻小，因而母線的功率損失小。交聯屏蔽絕緣管形母線絕緣層的介質損耗低于0.01%。

  絕緣材料耐熱系數高

交聯屏蔽絕緣管形母線的主絕緣材料為聚四氟乙烯，有優良的電氣性能和化學穩定性，可在－200℃～＋200℃中正常工作，介質損耗小、阻燃、耐老化、配合其他絕緣材料，產品的使用壽命≧20年。

  抗電氣震動能力強

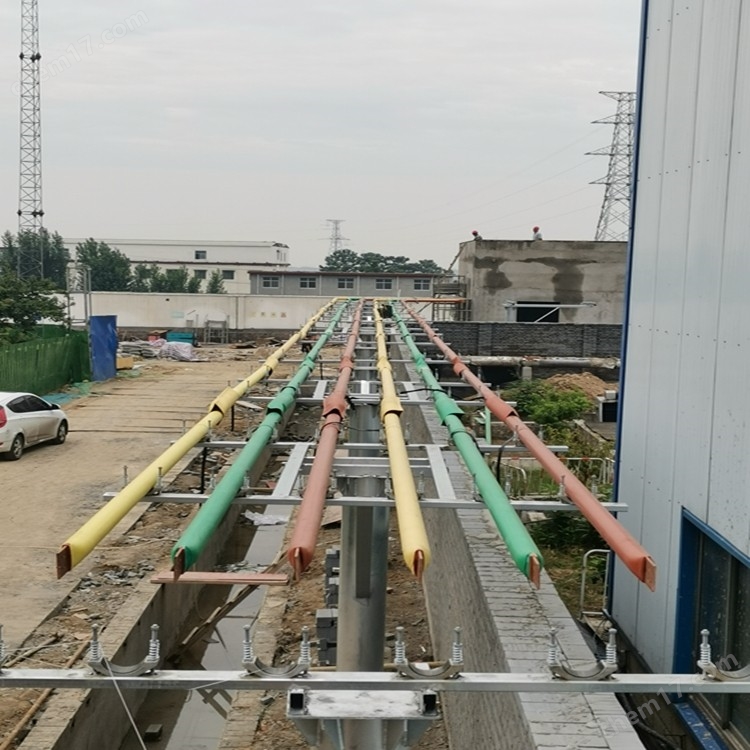

動穩定試驗結果表明，電壓10kV、額定電流4000A的銅質管母，可承受63kA（4s）短路電流沖擊?？梢灾苯訉⒐苣妇€固定在鋼構架上或混凝土支架上，取消穿墻套管和支柱絕緣子，具有較強的抗震動能力。

 不受環境干擾，可靠性高

管形母線的每相是封閉式屏蔽絕緣，內部無凝露產生，且了外界潮氣，灰塵以及外物所引起的接地和相間短路故障，運行具有高度的可靠性。

1、風電場內的管型母線槽的管狀導體與鋁排結構的母線槽比較，平等的截面管狀導體的載流量更大，導體表面的電流密度散布均勻，更加合適作業電流大的電路。

2、管狀導體集膚效應系數低、溝通電阻小，導體呈“品"字布局，結構合理，導體鄰近效應系數低，所以母線槽的電損小，節能。

3、選用網狀防護罩，導體通電作業時發生熱量直接向大氣中宣告，使母線槽系統整體散熱功用好，導體溫升低。

4、接頭選用的是柔性銅質的軟聯接，其載流能力強，并可設備過失及塔筒寬幅搖晃帶來的安全作業危險，然后處理了接頭的發熱問題。

5、標準段長度達6米，整體塔筒內系統接頭數量少，不管直驅仍是雙饋型風電機組，定子及轉子母線均經過一起支撐構成一整體部件，且塔筒段間母線聯接選用軟聯接，使得母線槽的系統設備更為省時省力方便快捷。

6、三相導體的整體關閉且絕緣，不會受高原凝露、海洋鹽霧、塵土等環境的影響，合適任何地域環境下運用。

7、三相導體表面選用絕緣薄膜加絕緣套管包覆兩層絕緣方法，導體相間再經過絕緣套及支撐夾互相離隔，堅持足夠大的電氣空地和爬電距離，使得產品電氣絕緣功用強，安全可靠；

8、管型母線槽的大體特性與一般母線槽相同，產品投入運用20年內無特殊情況不需要修理，實在完結免維護，大大降低了風場運營維護本錢，提高發電功率。

抗漏電管型母線槽

產品技術參數
適應安裝的環境場所戶內安裝或戶外安裝

架空、爬墻、地下電纜溝、電纜夾層、電纜隧道使用條件

海拔高度∶≤1000m（1000m以上請注明）風速∶35m/s

環境溫度∶-40℃～+50℃日溫差∶25℃相對濕度∶95%

日照強度∶0.1W/cm 覆冰厚度∶10mm

地震烈度∶Ⅶ度，水平加速度∶0.25g.垂直加速度∶0.125g

污穢等級∶Ⅳ級（按電壓計算）爬電比距∶3.5cm/kv 電氣性能

額定電壓∶0.4kv～35kv 額定電流∶1000A～12000A 額定頻率∶50Hz

工作電壓∶0.4/1.0kv;10/12kv;20/24kv;35/40.5kv 溫升限制

溫升小于40K，溫度極限值120℃局部放電水平

在1.5Um/√3電壓下的視在放電量不大于10pc

在1.05Um/√3電壓下的視在放電量不大于7pc 介質損耗角

在1.05Um/√3電壓下，介質損耗耗角tgδ≤0.01

產品使用的環境條件：

1.1環境溫度：-30℃～+85℃

1.2環境濕度：相對濕度≤95%（環境溫度+20℃）

1.3使用海拔高度：H≤2000米

1.4大氣壓力：86～106kpa

5.防護等級：IP30

2、產品的電器性能：

2.1電源電壓：380V-50HZ

2.2母線材料：純鋁、牌號6063#

2.3母線電阻：≤0.03Ω㎜2/m符合GB3048(電線電纜導體)標準

2.4母線電抗與阻抗：符合GB7251.2—2006標準

2.5極對極、極對地絕緣電阻：≥5MΩ

2.6絕緣電壓：660V

2.7絕緣介電強度：3000V；50HZ 1min無擊穿閃爍現象

2.8短路耐受強度：符合GB7251.2—2006標準

2.9保護電路有效性：符合GB7251.2—2006標準

2.10防火性能：阻燃自熄（本生燈法）

2.11相對漏電起痕指數：CTI＞600V

2.12電氣間隙：≥50㎜

2.13爬電距離：≥100㎜

技術性能要求：

額定電壓                           6.3kV

運行電壓(Um)                   7.2kV

額定頻率                           50Hz

額定電流                           3150A

額定熱穩定電流(4s)                  40kA

額定動穩定電流(峰值)               100kA

管母線允許載流量               ≦2.5A/mm2

額定電流導體溫升：                 ≦40K

冷卻方式                           自然冷卻

額定絕緣水平 A) 雷電沖擊耐壓(1.2/50ms，峰值)      75kV

B) 對地1mim工頻耐受電壓           42kV

   局部放電水平

絕緣銅管母線在1.5Um/下視在放電量不大于10pC。

 賣方應提供成熟產品，并經買方交接試驗合格后方可投入系統運行。

 母線運行過程中應密封良好，不能有水、雜物、小動物進入。

 應有方便的連接接地線的位置。
