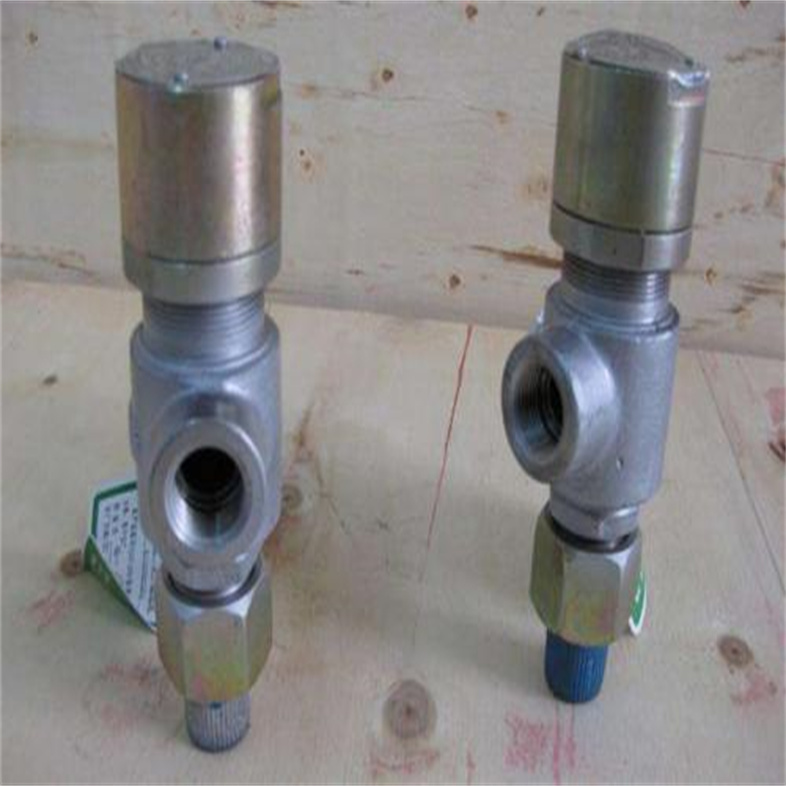

A21F彈簧微啟式外螺紋化工氣體安全閥技術參數

特別要指出的是，鑒于國內彈簧制造的實際情況，當安全閥用于350℃以上工況條件時，大都采用加散熱器或?qū)㈤y蓋做成花籃式，以便彈簧能更好的散熱，使彈簧始終保持能在350℃以下工作，確保其剛度不變，從而保證安全閥的正確開啟和回座及其他性能要求。彈簧微啟式外螺紋安全閥適用于工作溫度≤200℃的空氣、氨、石油氣……等介質的設備或管路上。A21W-P、R型適用于溫度≤200℃有腐蝕性的氣體或液體的設備或管路上，作為超壓保護裝置。KA21Y型適用于溫度≤100℃的液化石油氣等。

A21F外螺紋彈簧微啟式安全閥、A21H-C型外螺紋彈簧微啟式安全閥適用于工作溫度≤200℃的空氣、氨、石油氣等介質的設備或管路上。A21W-P、R型適用于溫度≤200℃有腐蝕性的氣體或液體的設備或管路上，作為超壓保護裝置。KA21Y型適用于溫度≤100℃的液化石油氣等。

A21F彈簧微啟式外螺紋化工氣體安全閥技術參數應用范圍：
A21F型彈簧微啟式外螺紋安全閥、A21H型彈簧微啟式外螺紋安全閥適用于工作溫度≤200℃的空氣、氨、石油氣等介質的設備或管路上。A21W-P、R型適用于溫度≤200℃有腐蝕性的氣體或液體的設備或管路上。KA21Y型適用于溫度≤100℃的液化石油氣等。彈簧式安全閥是一種重要的安全設備，它依靠彈簧的彈性壓力來保持閥瓣或柱塞等密封件閉鎖。當壓力容器內的壓力異常升高時，高壓會克服彈簧壓力，使閉鎖裝置頂開，形成一個泄壓通道，將高壓泄放掉。根據閥瓣開啟高度不同，進口彈簧式安全閥分為全起式和微起式兩種。全起式泄放量大，回彈力好，適用于液體和氣體介質；而微起式則主要用于液體介質。

A21F彈簧微啟式外螺紋化工氣體安全閥技術參數產品優點
結構形式多樣：垂錘式、杠桿式、彈簧式和先導式（脈沖式）。
閥體構造：封閉式和不封閉式兩種。封閉式安全閥排除的介質不外泄，全部沿著出口排泄到指定地點，一般用于有毒和腐蝕性介質。對于空氣和蒸汽用安全閥，多采用不封閉式安全閥。
 產品參數
連接方式：法蘭連接、焊接連接、絲扣、螺紋。
工作壓力：0.1MPA-64MPA。
閥門口徑：DN2~DN600。
工作溫度：-20度至500度。
閥體材質：鑄鋼、不銹鋼、鉻鉬鋼、鉻鉬釩鋼、雙相不銹鋼、黃銅等。
選擇合適的安全閥時，應根據實際密封壓力來確定。對于彈簧式安全閥，在一種公稱壓力(PN)范圍內，具有幾種工作壓力級的彈簧。

A21F彈簧式安全閥標準規范：
設計制造標準：GB/T 12243-2005
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

A21F彈簧微啟式外螺紋化工氣體安全閥技術參數主要零部件材料：

彈簧微啟式外螺紋安全閥外形尺寸和連接尺寸：

安全閥，作為受壓設備、容器或管路上的關鍵超壓保護裝置，其作用不容忽視。當設備內部壓力超過預設的安全值時，安全閥會迅速開啟并排放，從而有效防止設備壓力的進一步攀升。而一旦壓力降至規定水平，閥門便會自動關閉，確保設備的持續安全運行。安全閥的可靠性對設備和人員的安全至關重要。因此，根據設備的工作環境和條件來正確選擇安全閥，是確保其正常工作、發揮安全保護作用的基礎和前提。低溫彈式安全閥，因其的結構和性能，常被廣泛應用于低溫貯槽、槽車、罐車以及LNG裝設備等領域，作為重要的超壓保護裝置。在設備或管路壓力超過設定值時，它能夠迅速起跳并排放，為貯運設備和人員提供堅實的安全保障，適用于LNG、LO、LN2、LAr、LCH等低溫介質。

1、進口管的裝設
安全閥必垂直安裝，并且直接安裝在容器或管道的接頭上，而不另設進口管。當必須裝設進口管時，進口管的內徑應不小于安全閥的進口通徑。管的長度要盡可能短，以減少管道阻力和安全閥排放時產生的反作用力對于容器接頭的力矩。
進口管道是否需要支撐，可以根據安全閥排放時產生的反作力對于管道的力矩大小來決定，力矩大小可咨詢廠家。
安全閥安裝時應注意以下幾點：
1)安裝前應對管路進行吹掃清洗，以免排放時污物卡壞密封面，造成安全閥的損壞。
2)安裝前應將閥門進出口的塑料堵蓋去掉，以免造成安全閥的拒跳。
3)管路系統進行整體試壓時，不能直接將安全閥安裝在系統上，應先用法蘭盲板替代。
4)安全閥校驗或使用時應將閥門垂直安裝。安裝前應在使用當?shù)氐募夹g(shù)監督部門對安全閥進行檢定,使用一個周期(1年)后應對安全閥進行檢定.如使用溫度超過200℃時，冷態調試時，應對閥門整定壓力加補償值。
5)安全閥一般應盡量靠近被保護設備或管道安裝，安裝位置要易于維修和檢驗。管道直徑不小于安全閥的入口直徑，入口管道的壓力降不大子安全閥設定壓力(表壓)的3%。入口管道一般不設切斷閥；如果必須設置，則切斷閥要鉛封開啟，而且不影響安全閥的操作。有時設幾個安全閥以保證至少有一個安全閥能正常工作。
6)如果幾個安全閥共用一條入口管道時，入口管道要滿足幾個安全閥的流量要求。
7)保護全充滿液體的設備所用的安全閥，要安裝在設備的頂部或頂部出口管道上。
8)安全閥入口管道至少要有5%的坡度，坡向被保護的系統。入口管道盡量避免袋形彎，如不能避免，則對于易凝物質，在袋形彎低點有連續流動的排液管連至同一壓力系統，若凝液易變稠或成固態，則此排液管要伴熱；又于不凝介質，在袋形彎的處有易于接近的放凈閥。
2、排放管的裝設
為盡可能減小對安全閥動作和性能的影響，裝設排放管時應注意下列各點：
1)安全閥出口管道的管徑要不小于安全閥出口直徑。排放管的阻力應盡可能小。其阻力壓降應小于閥門開啟壓力值的的10%。對于彈簧式安全閥，彈簧設定時應考慮靜背壓的影響。安全閥的出口管道一般不設切斷閥，必須設置時要求切斷閥鉛封在開啟狀態。
2)排放管應加以適當?shù)闹?，以防止管道?yīng)力附加到安全閥上。
3)原則上一臺安全閥單獨使用一根排放管較好。當兩臺以上安全閥共用一根集合管時，集合管要有足夠的排放面積，在排放管導入集合處，流向的轉拆應盡可能小。
3)排放的氣相要排向安全地點，一般出口朝上，排放口要切成平口，在管道低點有一個Ф6～Ф10的排液孔。管口附絲網以避免飛鳥筑巢。排至大氣的液體要向下引至安全地點。
4)特殊工藝物料，如易自聚，易結晶等，在排出管設氮?dú)獯祾呖?，連續通入氮?dú)狻?br/>5)安全閥的排放管道應坡向主管，盡量避免袋形彎。無法避免時，在低點要設易接近的放凈閥。對于易凝汽體，在低點設蒸汽伴熱管，以免積液。
13)閥門的整定壓力應設計合理，回座壓力應大于等于系統的工作壓力，否則將影響閥門的回座性能。

A21F彈簧微啟式外螺紋化工氣體安全閥技術參數接下來，我們將探討安全閥的安裝和使用方法
首先，從安裝方面入手，了解如何正確地將安全閥安置在設備和管路上，以確保其能夠發揮應有的保護作用。
1、在安裝安全閥之前，務必對管道進行全面的清管吹掃，確保管道的清潔。安全閥應豎直安裝，且入口管的內徑不得小于安全閥的入口通徑，同時需要穩定的支撐。

2、出口排放管的內徑不應小于安全閥的出口通徑，以確保排放的順暢性，并盡量減小排放阻力，通常阻力壓降應控制在整定壓力的10%以?xún)?nèi)。

3、在排放管的置，必須安裝專門的疏水管，且不得與其他疏水管串聯。

安全閥的使用選擇應基于壓力、溫度、介質特性以及排量等關鍵參數，以確保選用正確的閥門型號和規格。此外，定期的日常檢修和故障排查也是確保安全閥持續、有效工作的關鍵環節。
1、應定期對安全閥的密封性能進行全面檢查，同時關注與管道連接處的密封狀況。
2、在安全閥運行過程中，若發現其出現起跳動作，務必進行詳細檢查，記錄任何異常情況。
3、一旦察覺到安全閥出現異常（如泄漏或其他故障），應立即著手進行檢修或更換，以確保其正常工作。

A21F彈簧微啟式外螺紋化工氣體安全閥技術參數的日常故障排查

其中，閥門泄漏是一種常見問題。在設備正常工作壓力下，若閥瓣與閥座密封面間出現超過允許值的泄漏，應立即采取措施進行處理。
1、若密封面上存在臟物，可以通過反復開啟閥門數次，利用提升扳手將臟物沖走。
2、若密封面出現損傷，可嘗試采用研磨或車削后研磨的方式進行修復，修復過程中需確保密封面的平整度和粗糙度不受影響。
3、若因裝配不當或管道載荷等因素導致閥門零件同軸度受損，需重新進行裝配或排除管道的額外載荷。
4、若閥門的整定壓力與設備正常工作壓力過于接近，應根據設備的強度條件對開啟壓力進行合理調整，以確保其適當分離。
5、因高溫介質腐蝕等原因?qū)е聫椈伤沙冢M(jìn)而引發開啟壓力下降和閥門泄漏，此時應針對具體原因采取相應措施，如更換彈簧，以恢復其密封性能。

此外，還需注意安全閥的動作靈活性，即確保其在開啟、回座過程中動作順暢，避免出現開啟后不回座等異?，F(xiàn)象。
1、若因調節圈位置不當，導致閥門開啟過程延長或回座緩慢，需重新進行調節。
2、若發現內部運動零件存在碰傷或毛刺等缺陷，應及時更換相關零件。

A21F彈簧微啟式外螺紋化工氣體安全閥技術參數關于整定壓力值的變化

應遵循GB/T12243-2005標準中規定的允許偏差值進行相應調整。
1、若工作溫度發生變化，需注意閥門是在常溫下進行調整的。此時，可以通過調節螺套來應對溫度變化的影響。但如果問題源于選型不當，那么更換合適的型號則更為妥當。

2、在介質具有強腐蝕性的環境下，彈簧可能會受到腐蝕。為確保安全閥的正常工作，應適時調換彈簧，或選用其他結構能夠抵御腐蝕的安全閥。

3、當背壓的影響變化量顯著時，推薦選用背壓平衡式安全閥，以確保其能夠有效應對背壓的變化。
4、若發現閥門內部運動零件存在卡阻，務必及時檢查并消除該現象。此外，還需注意閥門頻跳問題，以確保其順暢運行。
1、若安全閥的通徑選擇不當，可能會影響其正常工作。
2、進口管口徑過小或阻力過大，同樣會導致安全閥無法正常開啟。
3、排放管道的阻力過大，會使得安全閥的排放能力受限。
4、若彈剛度設置過大，安全閥的開啟壓力可能會過高，從而影響其保護效果。
5、調節圈的位置不正確，可能導致回座壓力過高，進而影響安全閥的回座性能。

為了確保安全閥的穩定性和可靠性，需要定期對其進行檢查和維護。

1、安全閥的安裝是否正確無誤。
2、安全閥的資料是否完備，包括銘牌、質量證明文件、安裝號以及校驗記錄和報告。
3、安全閥外部的調節機構鉛封是否保持完好。
4、檢查是否存在任何可能影響安全閥正常功能的因素。
5、在必須設置截?cái)嚅y的情況下，確保其安全閥進口前和出口后的截?cái)嚅y鉛封完好，且處于正常開啟狀態。
6、仔細檢查安全閥是否存在泄漏現象。
7、觀察安全閥外表是否有腐蝕情況發生。
8、為波紋管設置的泄出孔應保持敞開并清潔無阻。
9、安全閥外部的相關附件應保持完整無損且功能正常。
